Hydraulic motors test stand

The test stand is designed for fatigue testing of hydraulic
motors. Particularly, the stand performs tests with range, pressure,
torque, speed programmable on different hydraulic motors, such as
orbitals, pistons or gears. The stand is equipped with 3 autonomous
testing stations. The stand uses a system of electric energy recovery
integrated in the structure.

FLUID POWER

Hydraulic

Focus Point

Features

Technical Data

Fluido impiegato olio idraulico ISO VG 32 o 46
Temperatura di test 30 – 60°C
Portata 0/100 lt/min
Pressione 10/350 bar
Coppia 0/1000 Nm
Velocità 0/1000 rpm
Potenza linea d’asse 30 Kw
N° postazioni di collaudo 3
N° cicli di fatica indefiniti
Durata della prova indefinita

General characteristics

Regolazione portata e pressione tramite pompe a pistoni assiali con controllo elettronico

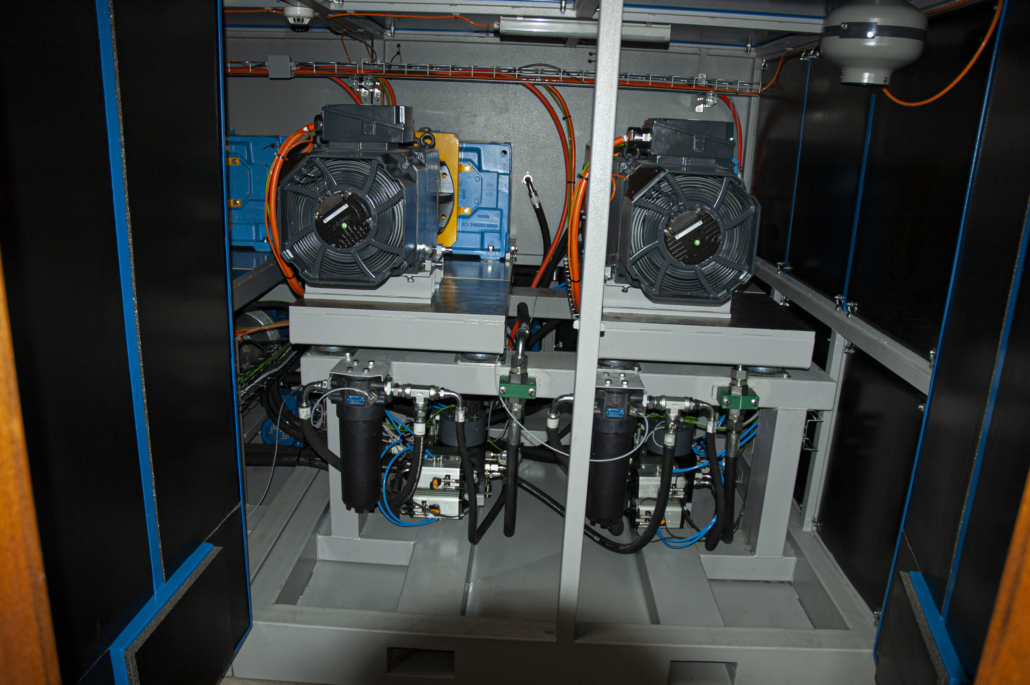

Regolazione velocità e coppia tramite motori asincroni e relativi azionamenti elettronici

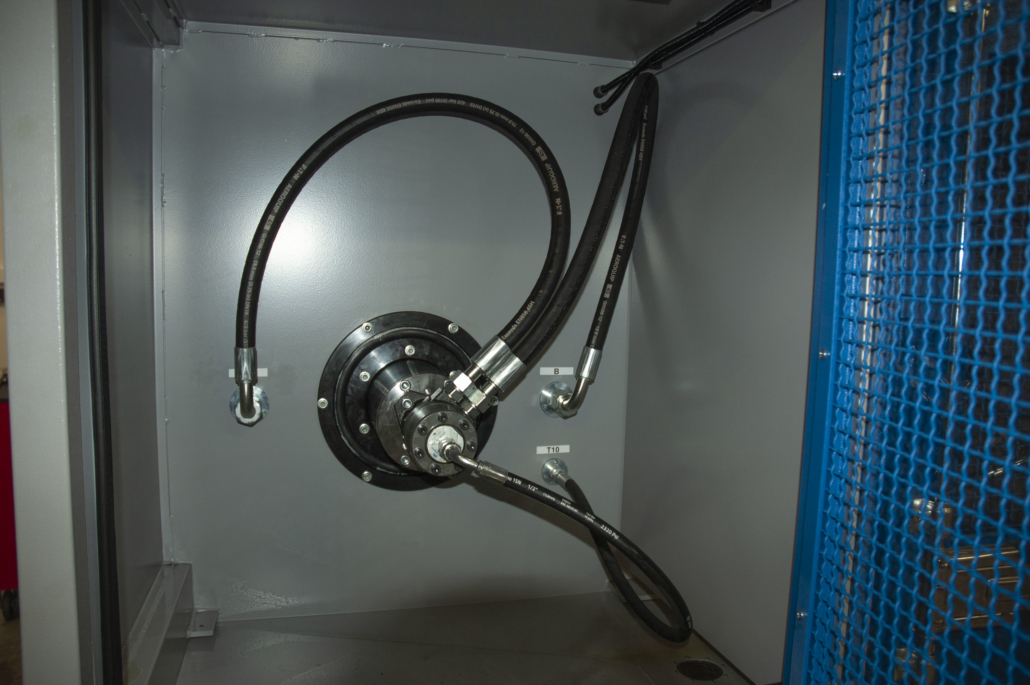

Zona di prova protetta da porte di sicurezza dotate di elettroserrature di sicurezza

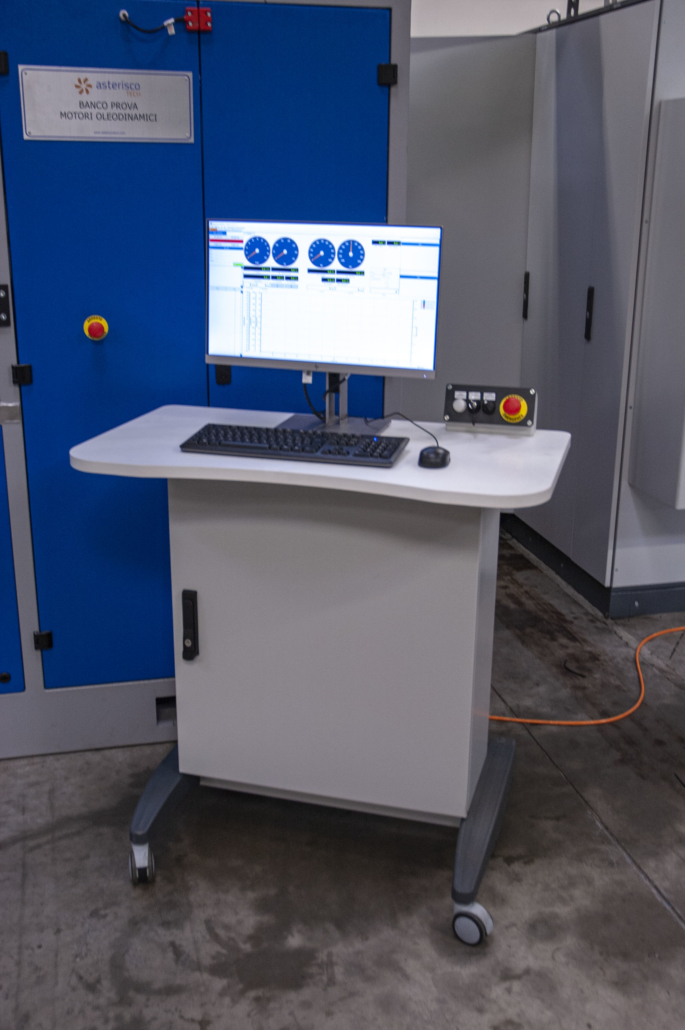

PC interfaccia di controllo su pulpito indipendente
Raffreddamento tramite acqua industriale
Alimentazione elettrica 400 VAC/50 Hz – 140 kW
Dimensioni 3900 x 2900 x H 2200 mm
Peso 7000 kg
