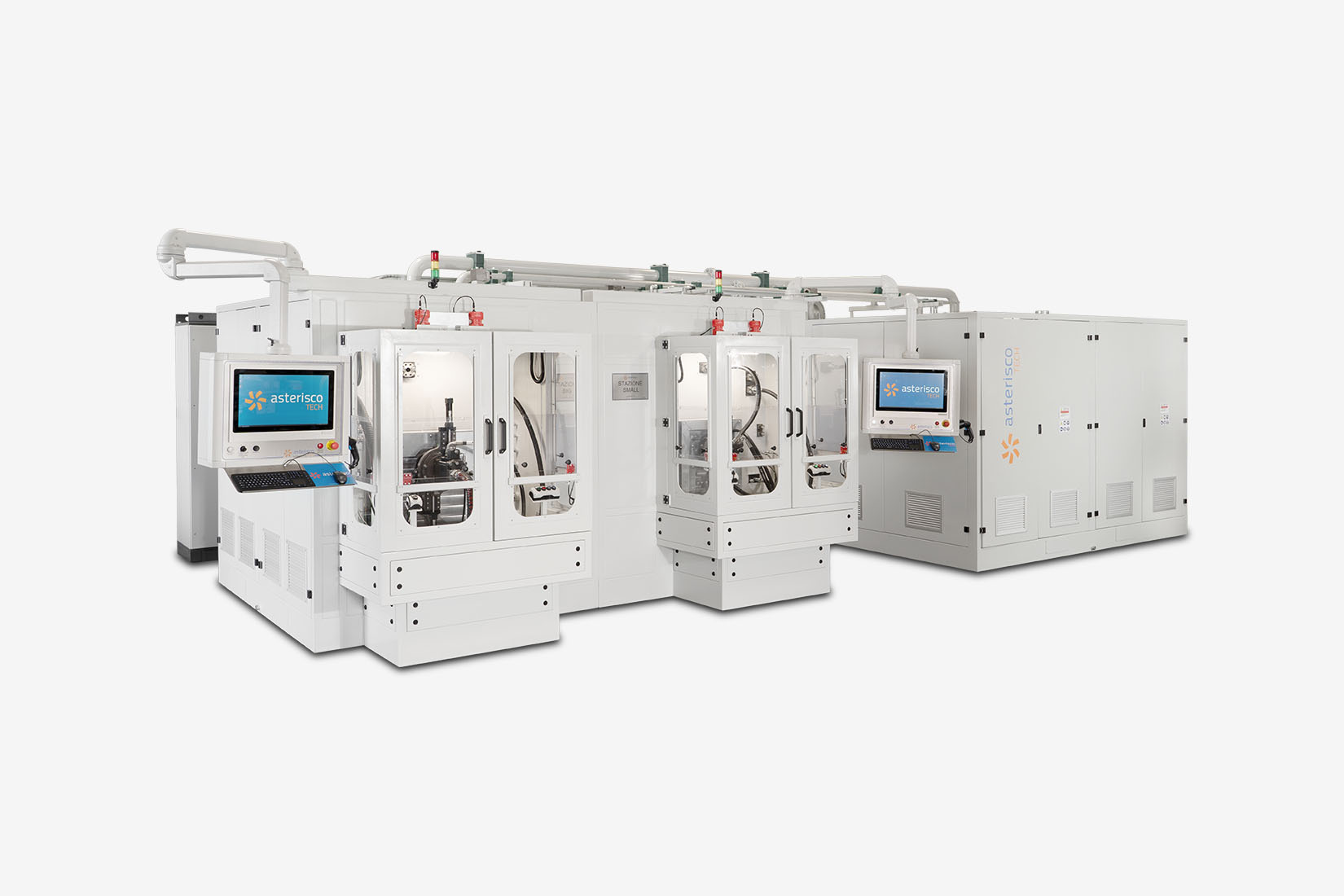

Hydraulic pumps and motors test stand
Test stand designed for end-of-line tesing of fixed or variable displacement hydraulic pumps and motors.
1
2
3
1

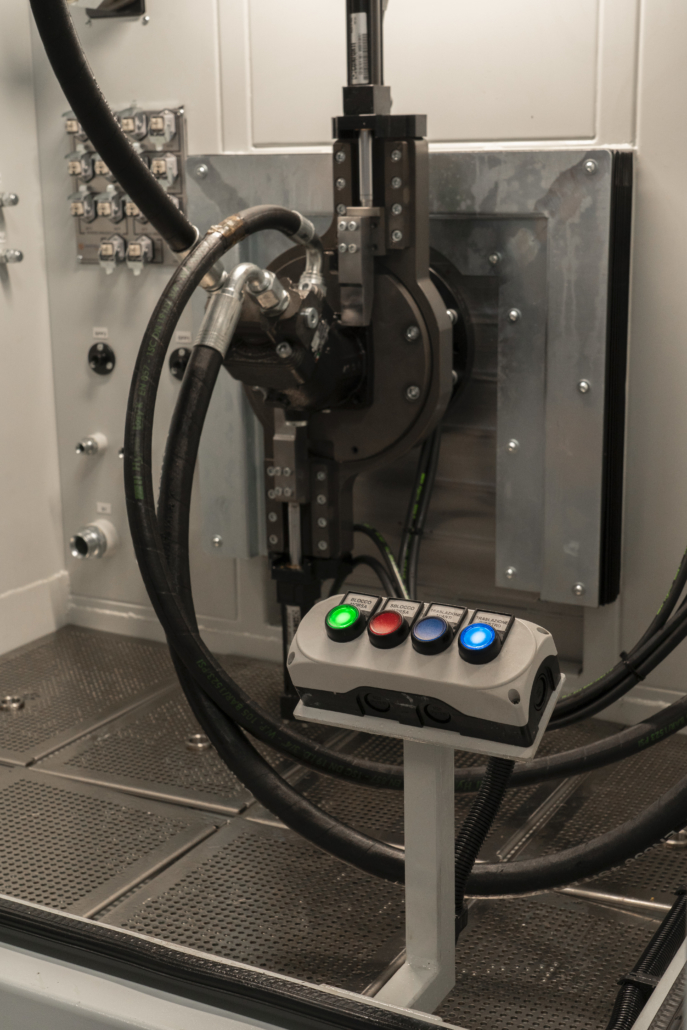

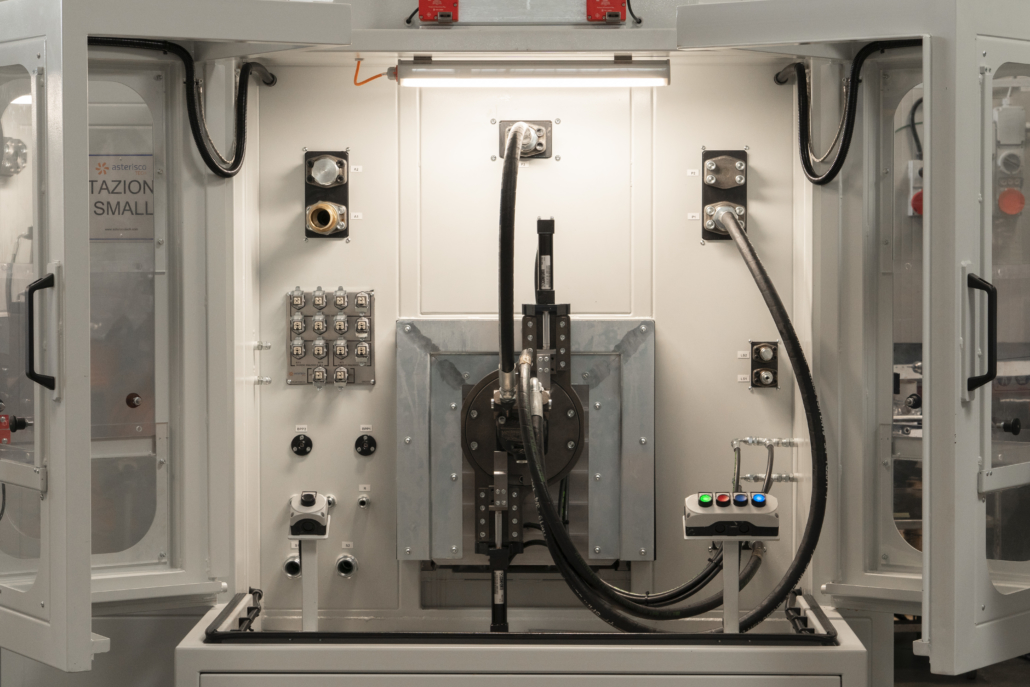

Small displacement component testing station.
2
Hydraulic power unit
3

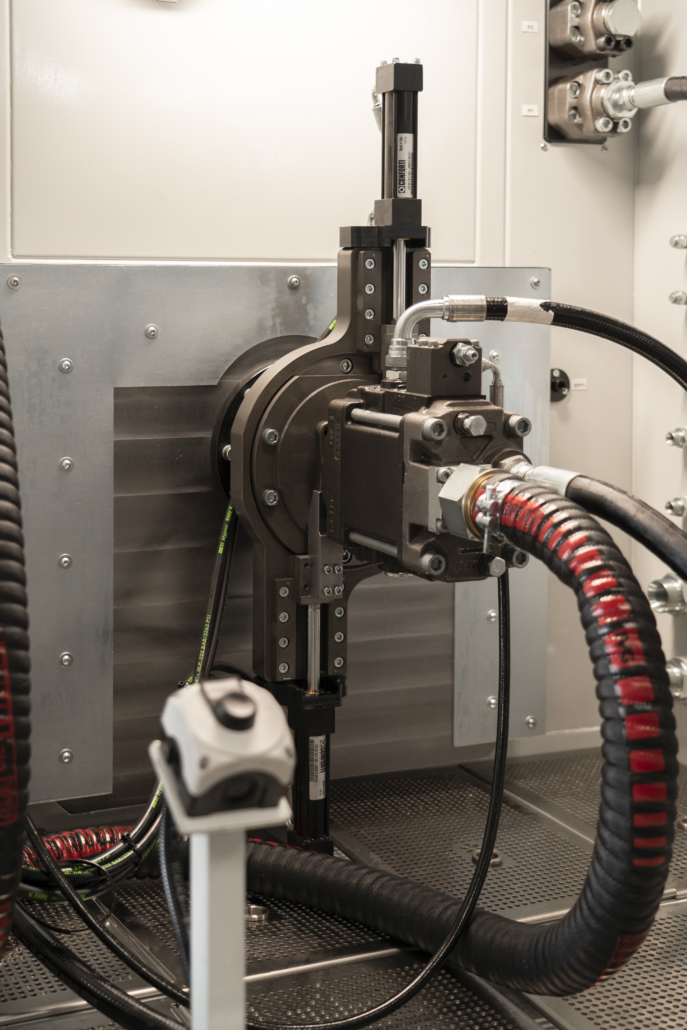

Test station for large displacement components
Features
Technical Data
- Fluido impiegato ISO VG46
- Temperatura di test 30-50°C
- Capacità serbatoio olio 2000 lt
- Numero postazioni di collaudo 2
- Possibilità di collaudo di pompe singole o doppie
- Prestazioni linea di collaudo 1
- Potenza motore elettrico 270 kW
- Velocità motore elettrico 3000 rpm
- Coppia motore elettrico 1700 Nm
- Portata massima 300 lt/min
- Pressione massima 450 bar
- Prestazioni linea di collaudo 2
- Potenza motore elettrico 100 kW
- Velocità motore elettrico 4500 rpm
- Coppia motore elettrico 370 Nm
- Portata massima 150 lt/min
- Pressione massima 450 bar
Main characteristics
- Rodaggio pompa e motore
- Misura del rendimento meccanico e volumetrico
- Funzionalità dei dispositivi di cambio cilindrata
- Esecuzione test motori con recupero energetico
- Funzionamento asincrono delle due postazioni di collaudo
- Zone test protette con porte di sicurezza ed elettroserrature
- Accessi a basso rischio per taratura valvole componenti in prova
- Raffreddamento tramite acqua industriale
- Alimentazione elettrica 400 VAC/50 Hz
- Potenza elettrica 450 kW
- Dimensioni 8550 x 4850 x H 2700 mm
- Peso 21000 Kg
Software
- Programmazione completa del ciclo di collaudo
- Regolazione automatica della temperatura di test
- Archiviazione dei risultati su database SQL server
- Creazione di report personalizzati
- Teleassistenza remota dalla sede Asterisco Tech
Asterisco Tech designs and manufactures R&D and End-Of-Line testing solutions for mechanic, hydraulic, electric and electronic devices.
